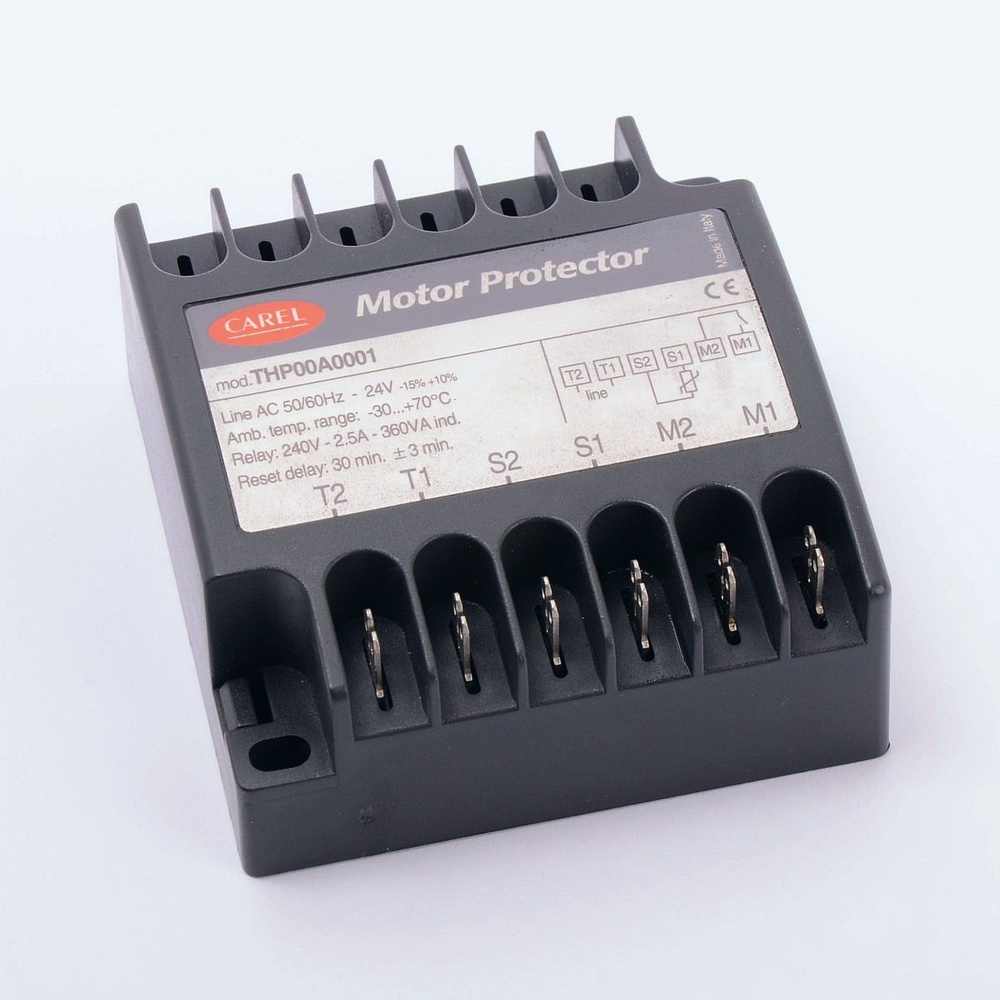

Реле защитное THP00A0001 24V Carel (017655)

Принцип работы модуля защиты двигателя THP00A0001 24V Carel:

Как только температура в одной из контролируемых зон превышает номинальную температуру срабатывания соответствующего датчика PTC, модуль защиты двигателя THP включает режим защиты и обесточивает реле. После включения режима защиты запускается таймер. Режим защиты может отключиться только по истечении 30 минут и когда значения сигналов PTC (сопротивление датчика) становятся меньше температуры срабатывания. Датчик, реле и цепи питания гальванически развязаны.

В соответствии со стандартом DIN 44081/082 ко входу измерительного контура можно последовательно подключить до 9 датчиков PTC с различной номинальной температурой срабатывания. Номинальной температурой здесь называется температура, при превышении которой сопротивление PTC начинает очень быстро расти.
