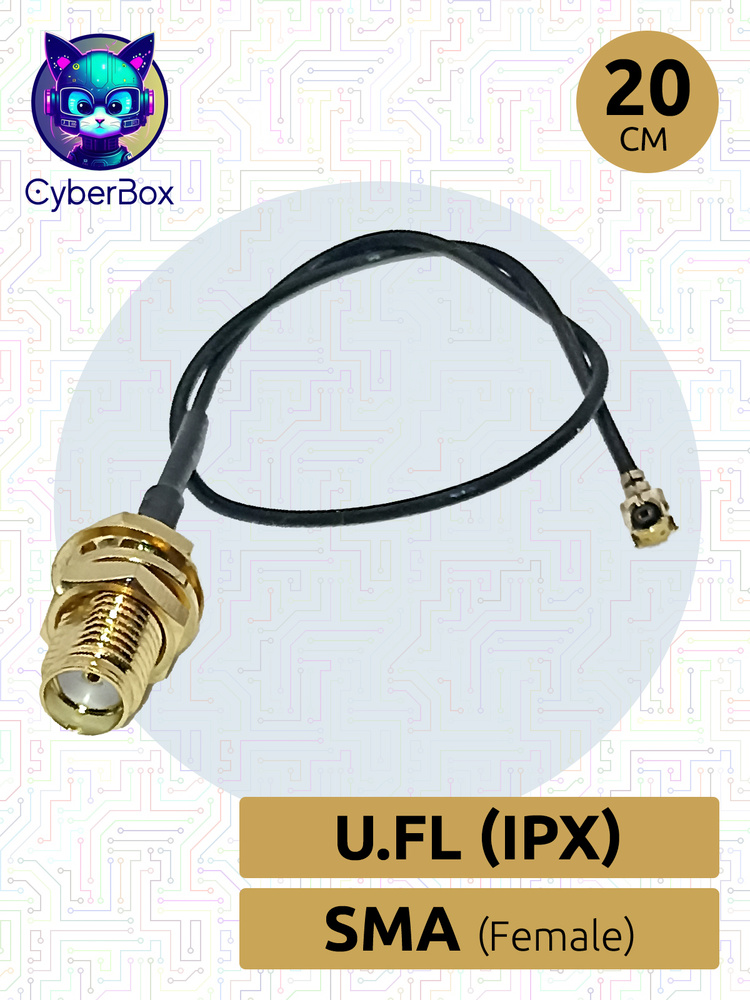

Антенный адаптер для 4G-модемов и беспроводных модулейАнтенный адаптер с разъемом SMA-female и низкопрофильным коннектором U.FL (так же можно встретить обозначение IPX; IPEX; IPEX1) для 4G-модемов и беспроводных модулей. С помощью пигтейла SMA-female — U.FL (IPX) осуществляется короткая коммутация между платой и антенной, что наиболее актуально при размещении оборудования в одном боксе или корпусе.
SMA FemaleSMA — популярный ВЧ-разъем, рассчитанный на сопротивление 50 Ом. Эта серия разъемов поддерживает передачу сигнала частотой до 18 ГГц.
Основная сфера применения — подключение к внешним антеннам 3G/4G-роутеров, стационарных GSM-телефонов, шлюзов и автомобильных репитеров.
Разъемы SMA-типа широко распространены на внешних антеннах, используемых для приема и передачи ВЧ-сигнала в стандартах сотовой связи GSM, 3G и LTE. Наличие резьбового соединения в конструкции разъемов обеспечивает высокую надежность контакта. Разъем SMA-female снабжен гайкой для крепления на корпусе устройства.
U.FL (IPX; IPEX; IPEX1)Разъемы U.FL (так же можно встретить обозначение IPX; IPEX; IPEX1) — ВЧ-микрокоаксиальные разъемы для монтажа на поверхности, разработанные компанией Hirose Electric Group. Разъемы обеспечивают высокочастотные характеристики до 6 ГГц и идеально подходят для использования в широком спектре миниатюрных устройств, которым требуется компактное решение портов. Имеют номинальное сопротивление 50 Ом.
Разъемы U.FL представляют собой низкопрофильные разъемы с высотой от платы после стыковки гнездо со штекером менее 2.5 мм и площадью крепления 3.0/3.1 мм.
Популярное применение разъемы нашли в смартфонах и Wi-Fi-картах для ноутбуков. Их также можно использовать внутри портативных устройств и встраиваемых систем для подключения антенн Wi-Fi к картам Mini PCI, Mini PCIe WiFi, LoRa модулям heltec v3, heltec v4, heltec t114, Meshtastic (мештастик нода), esp32, сс1101, T-Embed, Faketec, neo-8, MikroTik, nrf24, HC-12.
Так же широко применяются роутеров, Wi-fi+BT модулей, модемов, SDR приемников, например Malachite DSP SDR V5, и даже для автомобильных регистраторов и блок управления китайской "Вебасто".
Еще одна область применения — подключение GPS-антенн. U.FL рассчитаны на ограниченное количество циклов соединения (обычно до 30), прежде чем потребуется замена.
